عندما يطلب العملاء منتجات مخصصة خزانات تخزين الهواء وفق معايير ASME قد تُدرج الشركات المصنِّعة في عروض الأسعار رسوم شهادات منفصلة لختم «U» أو «UM» الخاص بمعايير ASME—وهو ما يعكس غالبًا فرقًا كبيرًا في السعر. وقد يستفيد العملاء غير الملمين بمتطلبات شهادة ASME الخاصة بخزانات تخزين الهواء من فهم الفروق الجوهرية بين هذين النوعين من الختم.
تشير علامة «U» إلى الامتثال الكامل لمعيار ASME الخاص بالغلايات والأوعية الخاضعة للضغط، القسم VIII، الجزء 1، والذي ينطبق على الأوعية الخاضعة للضغط التقليدية — ومن بينها خزانات تخزين الهواء عالية السعة. أما علامة «UM» فهي تدل على مسار اعتماد مبسَّطٍ مُصمَّم خصيصًا للأوعية الخاضعة للضغط الصغيرة جدًّا والصغيرة (مثل خزانات استقبال الهواء المدمجة). وعلى الرغم من أن شهادة «UM» تتضمَّن متطلبات دخول أقل وتكاليف مرتبطة أدنى وبروتوكولات تفتيش أقل صرامةً، فإنها تقتصر بشكلٍ صارمٍ على الأوعية التي تقع ضمن الحدود المحددة من حيث الحجم والضغط.
التعريفات الأساسية وتطبيقات علامتي ASME U وASME UM
علامة ASME U (علامة U)
م الأساس: القسم VIII، الجزء 1 من معيار ASME BPVC (الأوعية الخاضعة للضغط العامة)
م تنطبق على: جميع الأوعية الخاضعة للضغط التي لا تستوفي حدود الحجم/الضغط الخاصة بعلامة UM، ومن بينها خزانات الهواء المتوسطة والكبيرة وخزانات استقبال الهواء ومبادلات الحرارة والمفاعلات وغيرها.
م المواصفات النموذجية: الحجم ١٤٢ لترًا (٥ قدم³)، أو الضغط ٢٥٠ رطل/بوصة²، أو حاصل ضرب الضغط في الحجم يتجاوز الحد المسموح.
ASME UM (ختم ASME UM، أوعية ضغط صغيرة الحجم)
م الأساس: الملحق UM من قسم ASME VIII-1 (بند خاص للأوعية الصغيرة تحت الضغط)
م ينطبق على: خزانات استقبال الهواء الصغيرة/المصغَّرة ونحوها من الأوعية التي تحقق أيًّا من حدود «الحجم-الضغط» التالية:
u ≤ ٥ قدم³ (١٤٢ لترًا) وMAWP ≤ ٢٥٠ رطل/بوصة²
u ≤ ٣ قدم³ (٨٥ لترًا) وMAWP ≤ ٣٥٠ رطل/بوصة²
u ≤ ١٫٥ قدم³ (٤٢ لترًا) وMAWP ≤ ٦٠٠ رطل/بوصة²
م التطبيقات: خزانات استقبال الهواء الصغيرة المستخدمة مع ضواغط الهواء، وأسطوانات الهواء، وخزانات التخزين المؤقت، والأغلفة الواقية المقاومة للضغط الخاصة بالأدوات والمقاييس
أبرز الفروق بين معيار ASME U ومعيار ASME UM
١. المعايير والاعتماد المزايا
ASME U: الامتثال الكامل لجميع بنود القسم VIII-1، مع اعتماد رسمي مستقل للأوعية الخاضعة للضغط
ASME UM: الملحق UM من القسم VIII-1، شهادة إعفاء مبسَّطة ضمن النظام U، وليس نظامًا مستقلًّا.
٢. الحجم /الضغط الحدود (الأكثر أهمية بالنسبة لـ هواء خزانات التخزين)
· ASME U: لا يوجد حد علوي؛ وإذا تجاوز أي من الحدود المحددة في UM، فيجب استخدام ختم U.
· ASME UM: قيود صارمة على الحجم والضغط معًا (انظر أعلاه)، ولا يجوز تجاوزها.
٣. متطلبات التصميم والتوثيق
ASME U:
م مجموعة كاملة من حسابات التصميم، وفحوصات المتانة، وإجراءات اللحام (WPS/PQR)
م التحقق من المواد (MTR)، وسجلات الفحوصات غير التدميرية (RT/UT/MT/PT)
م دليل الجودة الكامل، ووثائق الإجراءات، والنماذج
ASME UM:
م تصميم مبسّط باستخدام المعادلات القياسية، دون الحاجة إلى تحليل معقد للإجهادات
م توثيق موجز يركّز على المواد واللحام والاختبار الهيدروستاتيكي، مما يقلل من نسبة الاختبارات غير التدميرية (NDT)
م نظام جودة مبسّط
٤. الفحص ومُفتش مُصرّح له (AI)
ASME U: مراقبة طرفية إلى طرفية مدعومة بالذكاء الاصطناعي – يجب أن يحضر المفتش المصرّح له من قِبل ASME العمليات الحرجة (مثل اللحام، والاختبار الهيدروليكي، والاختبارات غير التدميرية) ويوقّع عليها؛ ويتم مراقبة كل وحدة على حدة.
الجمعية الامريكية للمهندسين الميكانيكيين UM: خزان الهواء فحص ذاتي داخل المصنع؛ ولا حاجة إلى مراقبة طرفية إلى طرفية بمساعدة المفتش المصرّح له؛ ويمكن لمفتشي المصنع المعتمدين أداء هذه المهمة.
٥. دورة الشهادة والتكلفة
ASME U: ٢–٣ أشهر، تكلفة مرتفعة (اعتماد النظام + مراجعة الرسومات + التفتيش الميداني + الشهادة)
ASME UM: شهر واحد، التكلفة أقل بنسبة ٤٠–٦٠٪ تقريبًا، ومناسبة للدُفعات الصغيرة من خزانات استقبال الهواء

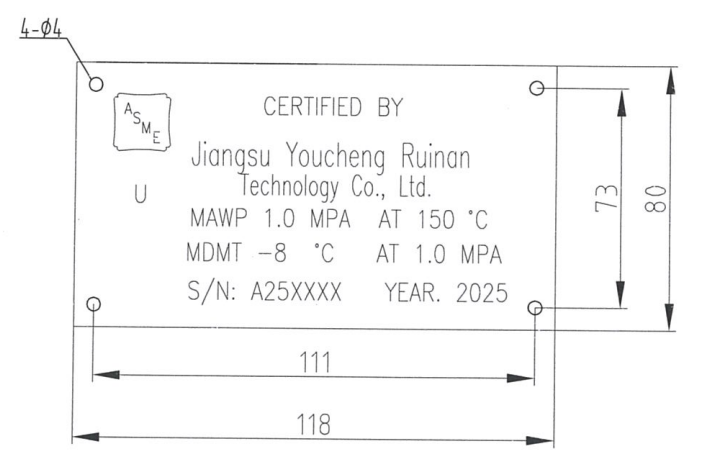

٦. اللوحة التعريفية والختم
·U: تُختَم اللوحة التعريفية بحرف "U" وتُشارَك عليها علامة ASME VIII-1
·UM: تُختَم اللوحة التعريفية بحرف "UM" وتُشارَك عليها علامة ASME VIII-1 الملحق UM
توضيحات حول شهادتي ASME U وASME UM
١. "خزانات استقبال الهواء الحاصلة على شهادة ASME UM أقل جودةً من تلك الحاصلة على شهادة U" → خطأ: فكلا النوعين يتمتعان بنفس مستوى السلامة، والفرق الوحيد يكمن في النطاق التطبيقي وشدة الضوابط؛ إذ يمثل UM تبسيطًا في متطلبات الامتثال وليس تخفيضًا في المستوى.
٢. "يمكن لجميع خزانات استقبال الهواء الصغيرة الحصول على شهادة UM" → خطأ: يجب تحقيق حدَّي السعة والضغط معًا في آنٍ واحد؛ فعلى سبيل المثال: سعة ٥٠ لترًا وضغط ٣٠٠ رطل/بوصة مربعة → لا يمكن إلا الحصول على شهادة ASME U.
٣. "يمكن لشهادة ASME U أن تحل محل شهادة ASME UM" → نعم، لكنها غير ضرورية: تصنيع خزانات استقبال الهواء الصغيرة وفق متطلبات ASME U باهظ التكلفة، ويستغرق وقتًا طويلاً، وذو جدوى اقتصادية منخفضة.
خزانات استقبال الهواء وفق معايير ASME من شركة YCZX مصممة بعناية لتوفير السلامة والمتانة والامتثال في الأنظمة ذات الضغط العالي. وهي ضرورية لتخزين الهواء المضغوط في التطبيقات الصناعية، والأكسجين الطبي، ومعدات مكافحة الحرائق، والتطبيقات التجارية. وبجانب خزانات استقبال الهواء القياسية المتوافقة مع معايير ASME، يمكن لشركة YCZX أيضًا تخصيص خزانات الهواء وفق معايير ASME للتطبيقات الصعبة.
