خزانات تخزين الهواء لمعدات الأتمتة الصناعية (خطوط الإنتاج الآلية، والأذرع الروبوتية، والمشابك الهوائية)

الهيكل والتركيب

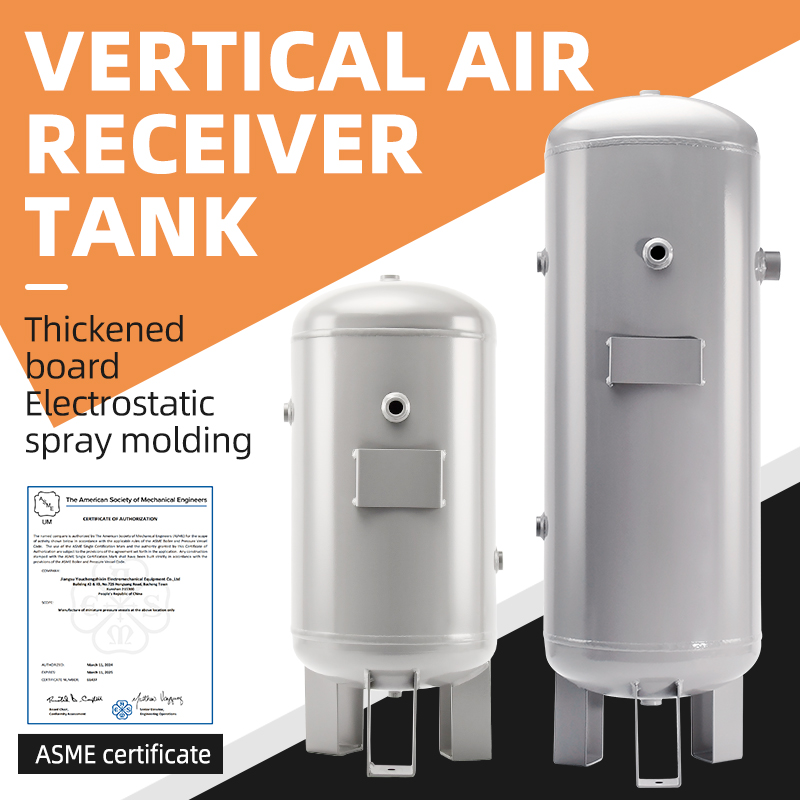

خزانات هوائية عمودية مصنوعة من الصلب الكربوني تُستخدم في ٩٠٪ من خطوط الإنتاج الآلية، وتتميّز بمساحة أرضية صغيرة وتسهيل ترسيب المكثفات وتصريفها.

م المعدات الآلية الصغيرة المستقلة (وحدة آلة واحدة، وحدة نمطية، ذراع يدوية آلية): نوع عمودي، ٠٫٠٥ ～٠٫٣ م³ (٥٠ ～٣٠٠ لتر)

م خطوط الإنتاج التلقائية الكاملة (الحقن البلاستيكي، التجميع، الختم، خطوط الإنتاج الروبوتية): نوع عمودي سعة ٠٫٥ م³، ١٫٠ م³، ٢٫٠ م³ (أبرز ثلاث مواصفات شائعة)

م التزويد المركزي بالهواء لأنظمة ورش العمل المتعددة الكبيرة: عمودي \/ الخزانات الأفقية سعة ٣ م³، ٥ م³، ١٠ م³

تصنيفات الضغط (القياسي لمعدات الأتمتة)

المكونات الهوائية المستخدمة في أنظمة الأتمتة تعمل عادةً عند ضغط ٠٫٦ ～٠٫٧ ميجا باسكال (٦ ～٧ بار)، مع هامش أمان إضافي مُخصَّص لضغط التصميم الخاص بالخزان أثناء اختيار المواصفات:

١. للإمداد المحلي في الصين: ضغط تصميم قدره ١٫٠ ميجا باسكال (١٠ بار، وهو الخيار الأكثر انتشارًا)، ويتوافق مع ضواغط الهواء ذات ضغط ٠٫٨ ميجا باسكال.

٢. للمعدات المُصدَّرة إلى أوروبا وأمريكا، توجد درجتان قياسيتان لضغط التشغيل: ١٫٠ ميجا باسكال / ١٫٦ ميجا باسكال

· الخزانات الصغيرة بسعة ≤١٤٢ لترًا (٥ قدم³): تحمل ختم ASME UM (مع فحص داخلي فقط، دون الحاجة إلى فحوصات غير تدميرية NDT تحت إشراف جهة رقابية مستقلة)

· الخزانات القياسية بسعة تزيد على ١٤٢ لترًا: خزانات استقبال هواء وفق معيار ASME U

· تُحدد خزانات الهواء المُصنَّفة بضغط 1.6 ميجا باسكال (16 بار) لاستخدام أدوات التشغيل الهوائية عالية الضغط مثل أسطوانات التثبيت وأسطوانات التضخيم.

اختيار المادة (استنادًا إلى بيئة العمل الآلية)

م ورش العمل العادية (التجميع automotive، الأتمتة في قطاع الإلكترونيات الاستهلاكية والكمبيوتر والاتصالات، خطوط إنتاج الأجزاء المعدنية): فولاذ Q345R المخصص لحاويات الضغط الفولاذ الكربوني (الخيار المفضل)، ويوفِّر أفضل توازن بين التكلفة والأداء مع مقاومة ضغط مستقرة.

م ورش العمل الرطبة أو النظيفة (أتمتة معالجة الأغذية، التعبئة الصيدلانية، أتمتة بطاريات الليثيوم): الفولاذ المقاوم للصدأ SUS304 خزانات الفولاذ المقاوم للصدأ ، ويقاوم الصدأ ويمنع تلوث هواء الضغط الناتج عن التكثفات والشوائب؛ ويمكن الترقية إلى الفولاذ المقاوم للصدأ SUS316L في ظروف الخدمة ذات التآكل القوي بالحمض.

تحديد الحجم السريع (عامٌّ في صناعة الأتمتة)

حجم الخزان ≈ سعة ضاغط الهواء (م³/دقيقة) × 0.4 ～0.8

م ضاغط هواء بقدرة 7.5 كيلوواط (1 م³/دقيقة): 0.5 ～1.0 م³ خزان الهواء (قياسي لأنظمة الإنتاج الآلي الكاملة)

م ضاغط هواء بقدرة ٢٢ كيلوواط (٣ م³/دقيقة): ١٫٥ ～خزان هواء سعة ٢٫٠ م³

م ذراع تحريك وحيد (ضاغط صغير: ٠٫٢ م³/دقيقة): خزان هواء سعة ١٠٠ لتر / ٢٠٠ لتر

م زِدْ حجم الخزان بنسبة ٥٠٪ للتطبيقات التي تتطلب استهلاكًا عاليًا وهَبّيًّا للهواء بشكل متكرر، مثل اللكم عالي السرعة والالتحام المتزامن لأسطوانات متعددة، وذلك لتحقيق استقرار ضغط التشغيل وتجنب الانخفاض المفاجئ في الضغط.
